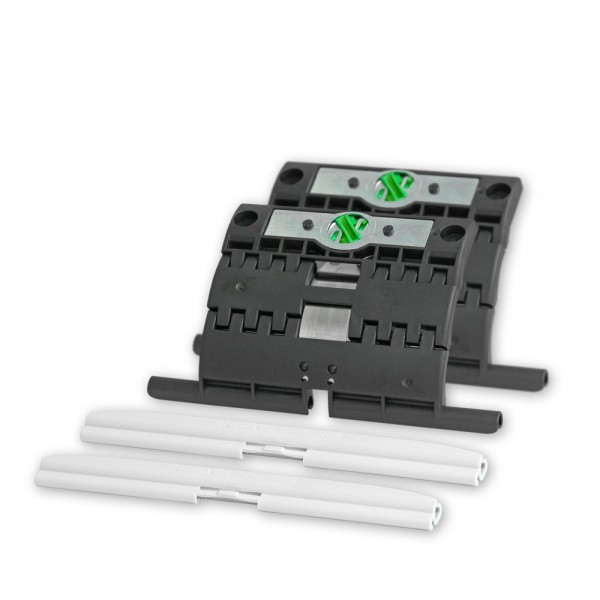

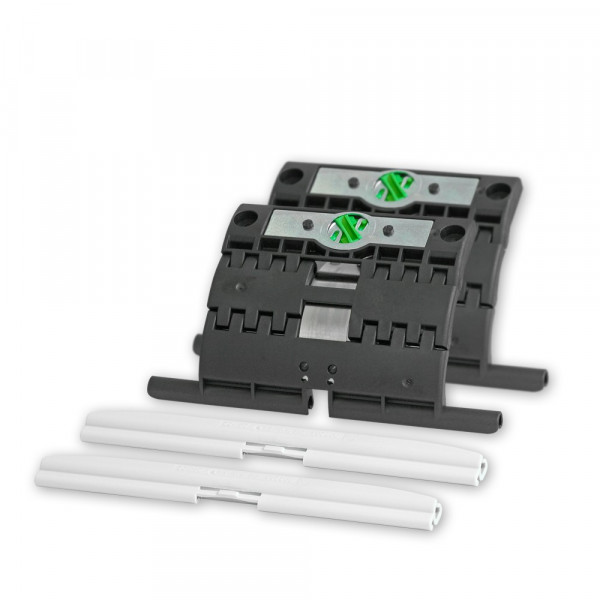

2 Hochschiebesicherungen „SecuBlock rapid“, 1-gliedrig, inkl. 2 Einschubprofile Neubau

Die Hochschiebesicherung besteht aus mehreren Gliedern aus glasfaserverstärktem Kunststoff und einem einfachen Verschlusssystem, welches mit einem Schraubenzieher oder einer Münze bedient wird. Eine eingelegte Feder sorgt stets für das korrekte Aufstellen der Hochschiebesicherung gegen den Rolladenkasten.
Die mitgelieferten Einschubprofile werden verwendet, wenn die Befestigung an einen Neubau-Rolladenbehang („Maxi“) mit größerem Lamellenprofil vorgenommen werden soll.

Achtung! Die korrekte Variante / Länge der Hochschiebesicherung „SecuBlock rapid“ muss genau bestimmt werden!

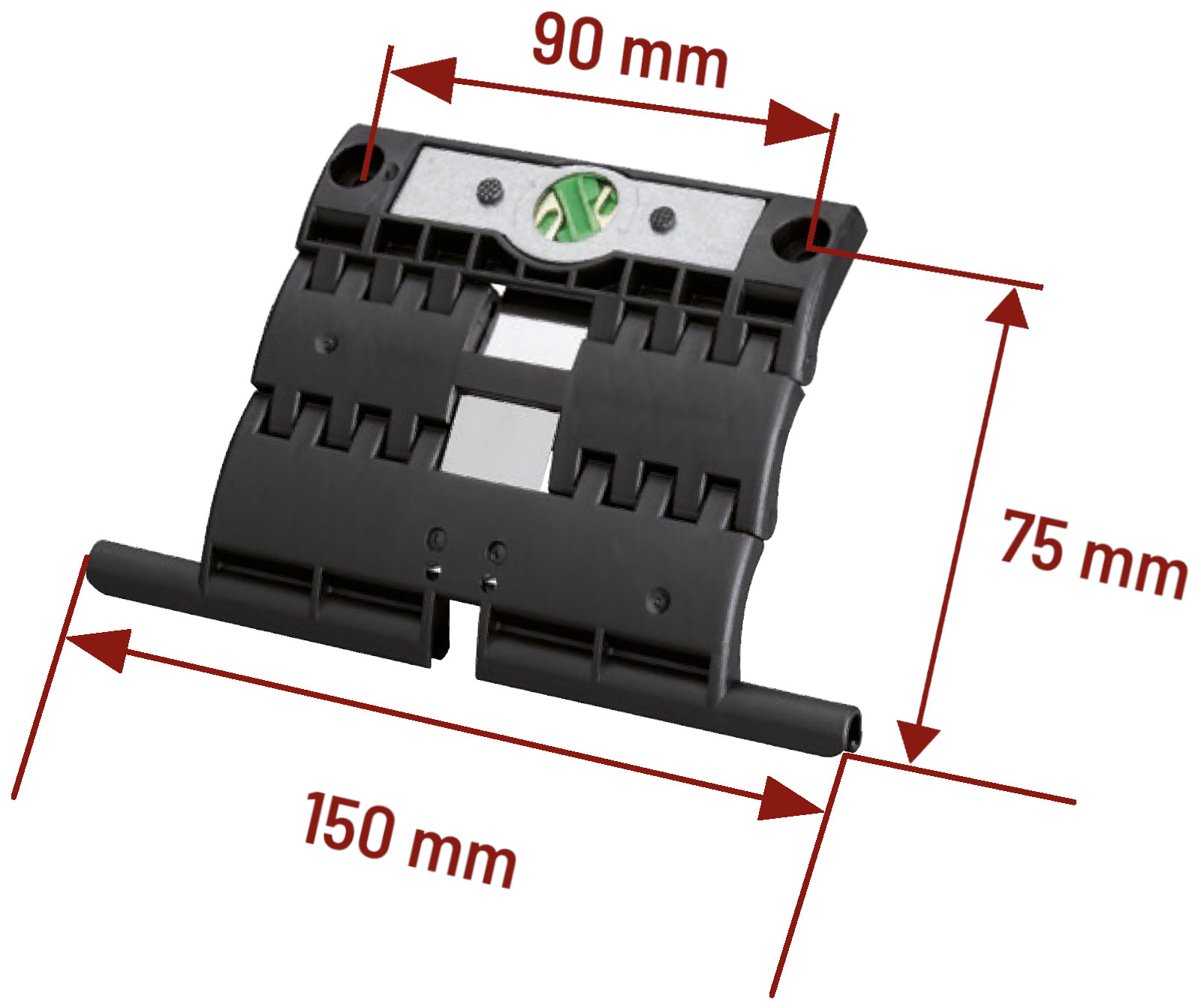

Die Länge der eingesetzten Hochschiebesicherung richtet sich nach der Größe des Rolladenkastens. Nur wenn die Hochschiebesicherung genau auf den Rolladenkasten abgestimmt ist, ist die korrekte Funktion gegeben. Dafür muss die Kastentiefe gemessen werden:

-    115 – 150 mm Kastentiefe: Variante 1-gliedrig

Bitte beachten Sie unbedingt die Informationen in der zum Download bereitgestellten Einbauanleitung!



Einsatzzweck/Montage

Die Hochschiebesicherung „SecuBlock rapid“ von SELVE wird anstelle einer Aufhängefeder eingesetzt, wenn ein Hochschieben des Rolladens aufgrund verhindert werden soll, bspw. als Schutz vor Einbrechern. Eine Hochschiebsicherung drückt mit der Kraft des verbauten Rolladenmotors den Rolladenbehang fest auf die untere Begrenzung / Fensterbank. Damit diese Kraft aufgebaut werden kann, muss die Ablagerung der Achtkantwelle in den Wandlagern gegen herausschieben nach oben gesichert sein.

Die oberste Lamelle des Rolladenbehangs sollte nicht mehr als zur Hälfte aus der Führungsschiene herausstehen. Um dies zu überprüfen, muss der Rolladenbehang komplett heruntergelassen werden. Gegebenenfalls müssen also einzelne Lamellen des Behangs entfernt oder hinzugefügt werden. Die korrekte Funktion ist nur gegeben, wenn die oberste Lamelle des Rolladenbehangs bei geschlossenem Behang fest nach unten in die Führungsschienen gedrückt wird. Die Hochschiebesicherung drückt die oberste Lamelle innen gegen den Rolladenkasten.

Die Hochschiebesicherung „SecuBlock rapid“ wird in der benötigten Anzahl seitlich auf die oberste Lamelle des Rolladenbehangs geschoben. Standardmäßig ist die Hochschiebesicherung kompatibel zu Mini-Profilen, bei Neubau-Profilen („Maxi“) muss das beiliegende Einschubprofil zuvor seitlich in das Profil der Hochschiebesicherung eingeschoben werden bis es merklich einrastet.

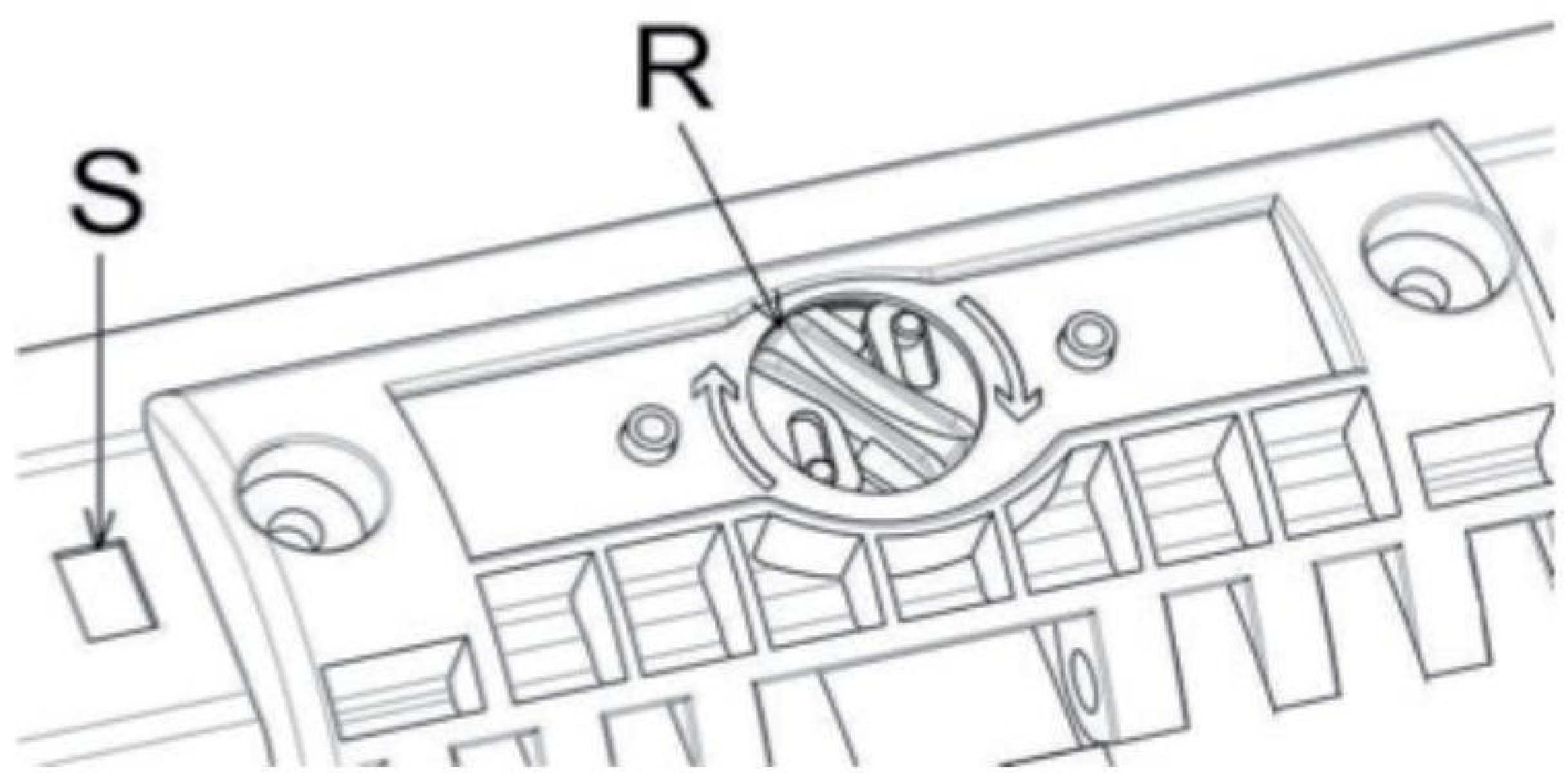

Die Hochschiebesicherung „SecuBlock rapid“ wird dann an der Achtkant-Welle (SW 40 / 50 / 60) befestigt, indem die Riegel (Abstand: 60 mm) auf der Unterseite des Verschlusses in die Rechtecklöcher (5,5 x 8,0 mm) der Achtkant-Welle eingesetzt werden. Mit einem Schraubenzieher oder einer Münze wird der Schlitz (grün) im Verschluss um 30° im Uhrzeigersinn gedreht. Dadurch fahren die Riegel nach außen und verklemmen die Hochschiebesicherung an der Welle.
Durch Zurückdrehen des Schlitzes kann eine Hochschiebesicherung auch demontiert und an anderer Stelle neu positioniert werden.

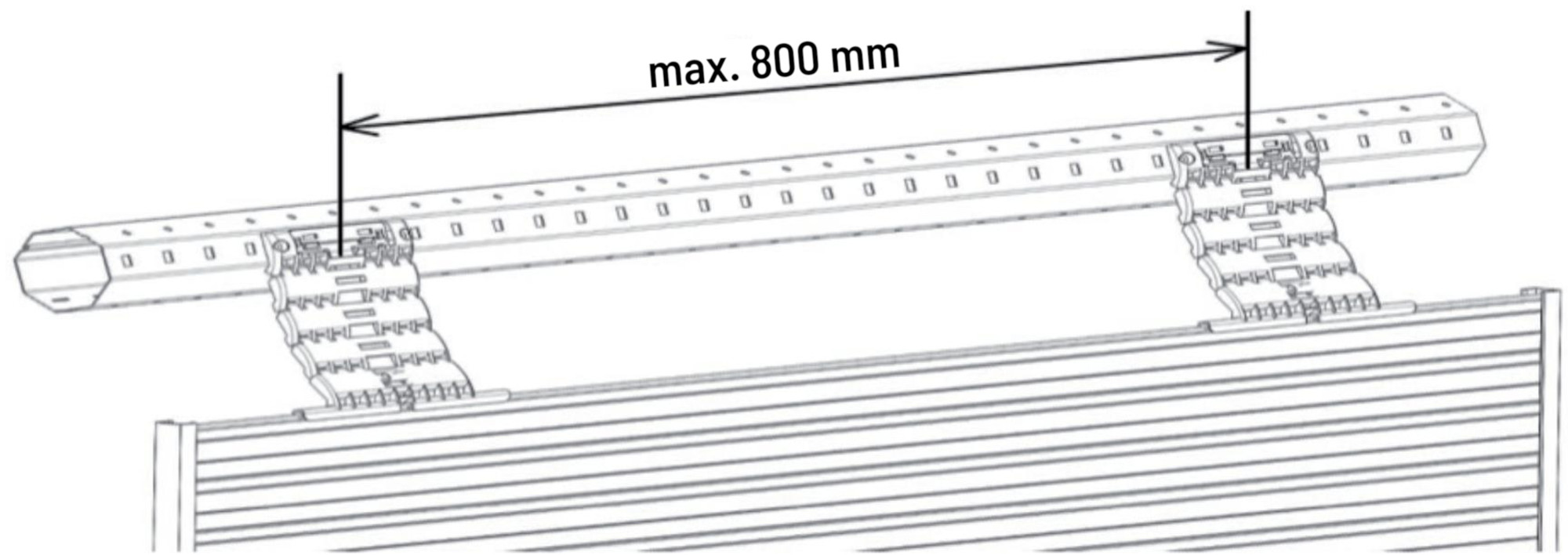

Mindestens zwei Hochschiebesicherungen müssen pro Rolladen eingesetzt werden. Der Abstand der Hochschiebesicherung vom Ende der Welle sollte zwischen 3 und 8 cm betragen. Der Abstand zwischen zwei Hochschiebesicherungen sollte ca. 60 cm betragen. Pro ca. 60 cm Wellenlänge und pro 4 Nm Motorleistung sollte eine Hochschiebesicherung verwendet werden.

Achtung! Hochschiebesicherungen können nur in Verbindung mit Rolladenmotoren oder Kurbelgetrieben verwendet werden! Eine Verwendung in Kombination mit Gurtwicklern macht keinen Sinn!

Achtung! Bei der Instalation der Hochschiebesicherung "SecuBlock rapid" sind folgende Voraussetzungen unbedingt sicherzustellen:

 1.    Egal ob SecuBlock in Verbindung mit der EVEROXX ERM-Serie oder SELVE SEL Plus verbaut wird – die Einstellung der unteren Endlage kann nur manuell und mit viel Gefühl passieren. Bei falsche Einstellung des unteren Endpunktes kann die Rolladenanlage zerstört werden!

 2.    Bei Verbau von SecuBlock, muss die Ablagerung der Achtkantwelle in den Wandlagern gegen herausschieben nach oben gesichert sein!

 3.    Die Länge der Hochschiebesicherung muss genau auf die Kastentiefe angestimmt sein!

 4.    Die Position der oberen Rolladenlamelle muss genau definiert sein: Die obere Rolladenlamelle darf nicht mehr als zur Hälfte aus den Führungsschienen herausstehen!

• Deutscher Markenhersteller (SELVE)
• Fachhandelsqualität
• Einbruchschutz
• Schutz vor klapperndem Rolladen bei Wind
• kinderleichte Befestigung aufgrund Verschlusssystem
• für Mini- oder Neubau-Profile, für SW 40 / 50 / 60
• hochwertiger, stabiler, glasfaserverstärkter Kunststoff
• 5 Jahre Garantie*¹ (gemäß unseren Bedingungen)
