Gelenklager 45°, 200 mm

15,95 € *

Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Lagernd: Lieferzeit 10 Werktage

Artikel-Nr.: 80011

Der Vierkantstab wird in das Gelenklager von SELVE gesteckt. Durch ein vorbereitetes Loch wird... mehr

Menü schließen

"Gelenklager 45°, 200 mm"

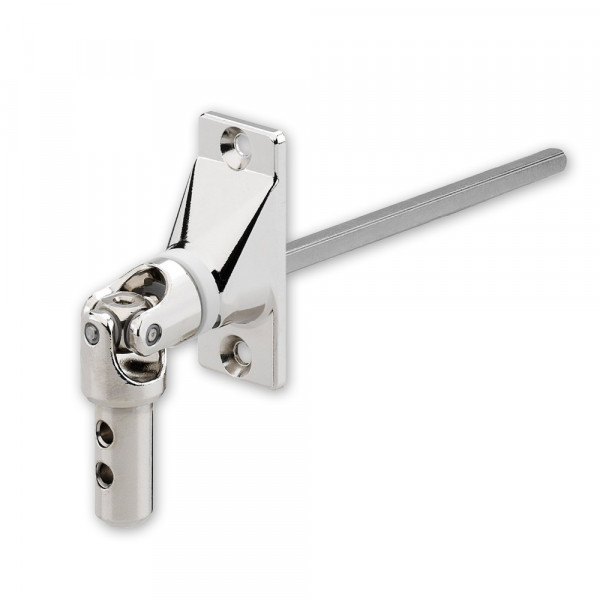

Das Gelenklager von SELVE gibt die Kraft einer Kurbelstange in den Rolladenkasten an das dort montierte Kurbelgetriebe weiter. Der Schwenkbereich beträgt maximal 45°, der Kurbelabgang erfolgt unten am Rolladenkasten.

Der Vierkantstab wird in das Gelenklager von SELVE gesteckt. Durch ein vorbereitetes Loch wird der Vierkantstab dann von außen in den Rolladenkasten geführt und in die Vierkantaufnahme des Kurbelgetriebes eingesteckt. Der Vierkantstab kann individuell gekürzt werden. Abschließend wird das Gelenklager mit zwei Schrauben außen am Rolladenkasten verschraubt. Schrauben sind nicht im Lieferumfang enthalten.

Vertrieb SELVE
Fachhandelsqualität
Für die Betätigung von Kurbelgetrieben
Für die Montage unten am Rolladenkasten
Einfache Montage: Vierkantstab klipst im Gelenklager ein
Gelenklager vernickelt
5 Jahre Garantie*¹ (gemäß unseren Bedingungen)

Weiterführende Links zu "Gelenklager 45°, 200 mm"

Vertrieb SELVE GmbH & Co. KG Artikelnummer 80011 Gewicht... mehr

Menü schließen

Vertrieb	SELVE GmbH & Co. KG
Artikelnummer	80011
Gewicht	130 g

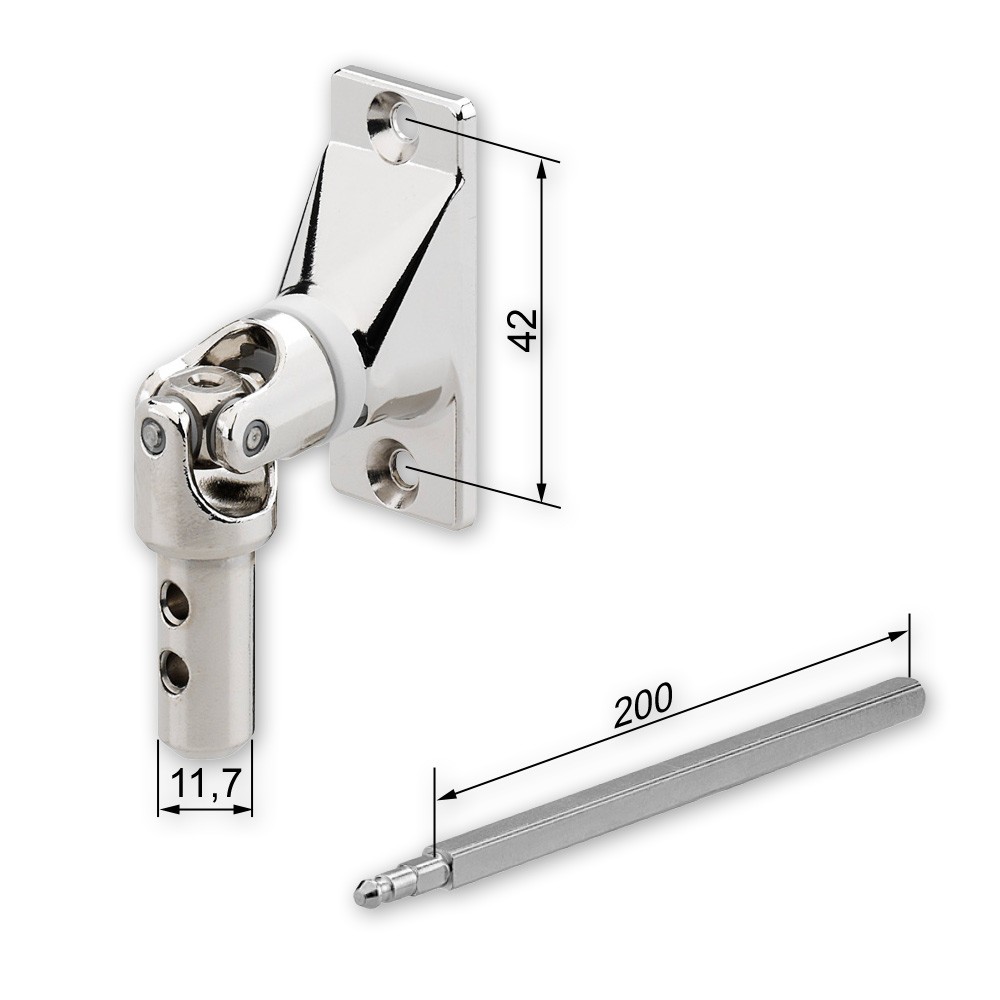

Abmessungen (HxBxT)	52 x 22 x 36 mm
Abgang Vierkant	6 mm
Abgang Kurbelstange	12 mm
Lochabstand vertikal	42 mm
Lochabstand horizontal	14 mm
Farbe Gelenklager	silber glänzend
Material Gelenklager	Metall, vernickelt
Länge Vierkantstab	200 mm
Farbe Vierkantstab	silber
Material Vierkantstab	Metall, verzinkt
Garantie	5 Jahre*¹ (gemäß unseren Bedingungen)
