Gelenklager 90°, 300 mm

19,95 € *

Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Lagernd: Lieferzeit 10 Werktage

Artikel-Nr.: 80040

Der Vierkantstab wird in das Gelenklager von SELVE gesteckt. Durch ein vorbereitetes Loch wird... mehr

Menü schließen

"Gelenklager 90°, 300 mm"

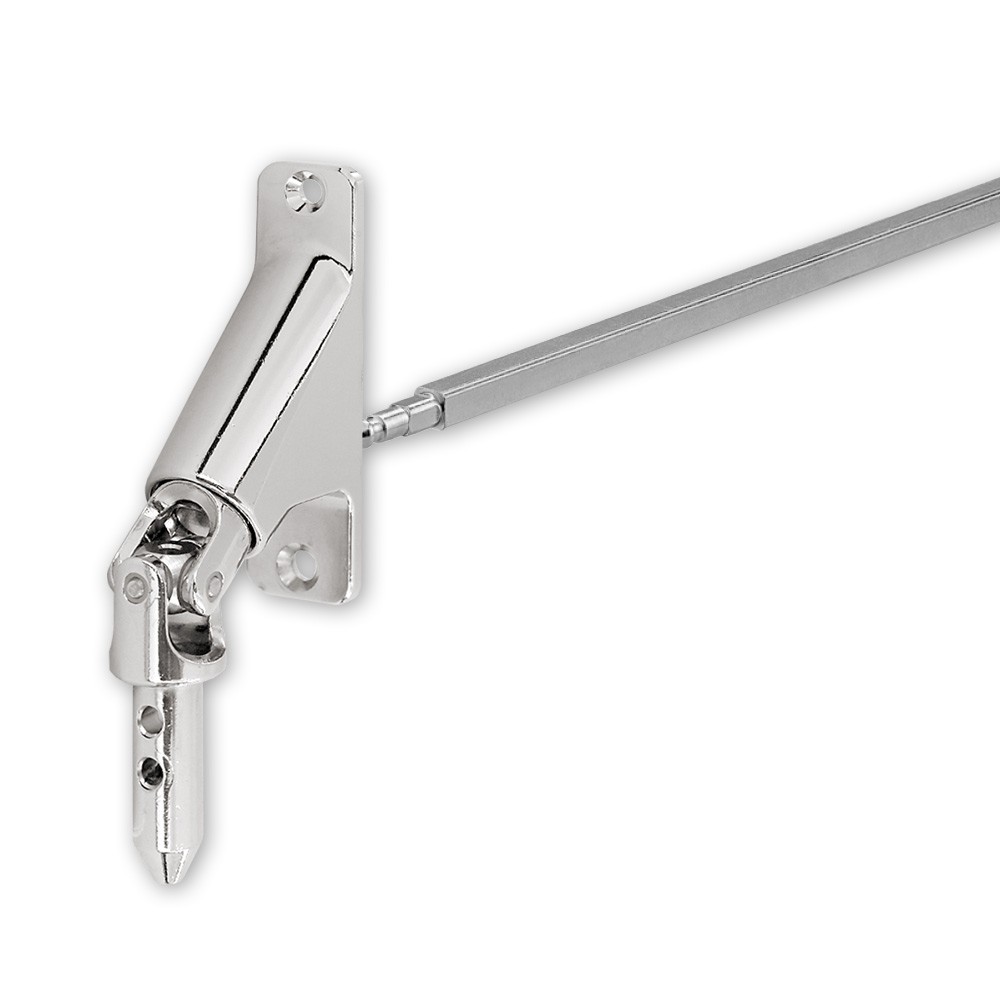

Das Gelenklager von SELVE gibt die Kraft einer Kurbelstange in den Rolladenkasten an das dort montierte Kurbelgetriebe weiter. Der Schwenkbereich beträgt maximal 90°, der Kurbelabgang erfolgt raumseitig am Rolladenkasten.

Der Vierkantstab wird in das Gelenklager von SELVE gesteckt. Durch ein vorbereitetes Loch wird der Vierkantstab dann von außen in den Rolladenkasten geführt und in die Vierkantaufnahme des Kurbelgetriebes eingesteckt. Der Vierkantstab kann individuell gekürzt werden. Abschließend wird das Gelenklager mit zwei Schrauben außen am Rolladenkasten verschraubt. Schrauben sind nicht im Lieferumfang enthalten.

Vertrieb SELVE
Fachhandelsqualität
Für die Betätigung von Kurbelgetrieben
Für die raumseitige Montage
Einfache Montage: Vierkantstab klipst im Gelenklager ein
Gelenklager vernickelt
5 Jahre Garantie*¹ (gemäß unseren Bedingungen)

Weiterführende Links zu "Gelenklager 90°, 300 mm"

Vertrieb SELVE GmbH & Co. KG Artikelnummer 80040 Gewicht... mehr

Menü schließen

Vertrieb	SELVE GmbH & Co. KG
Artikelnummer	80040
Gewicht	255 g

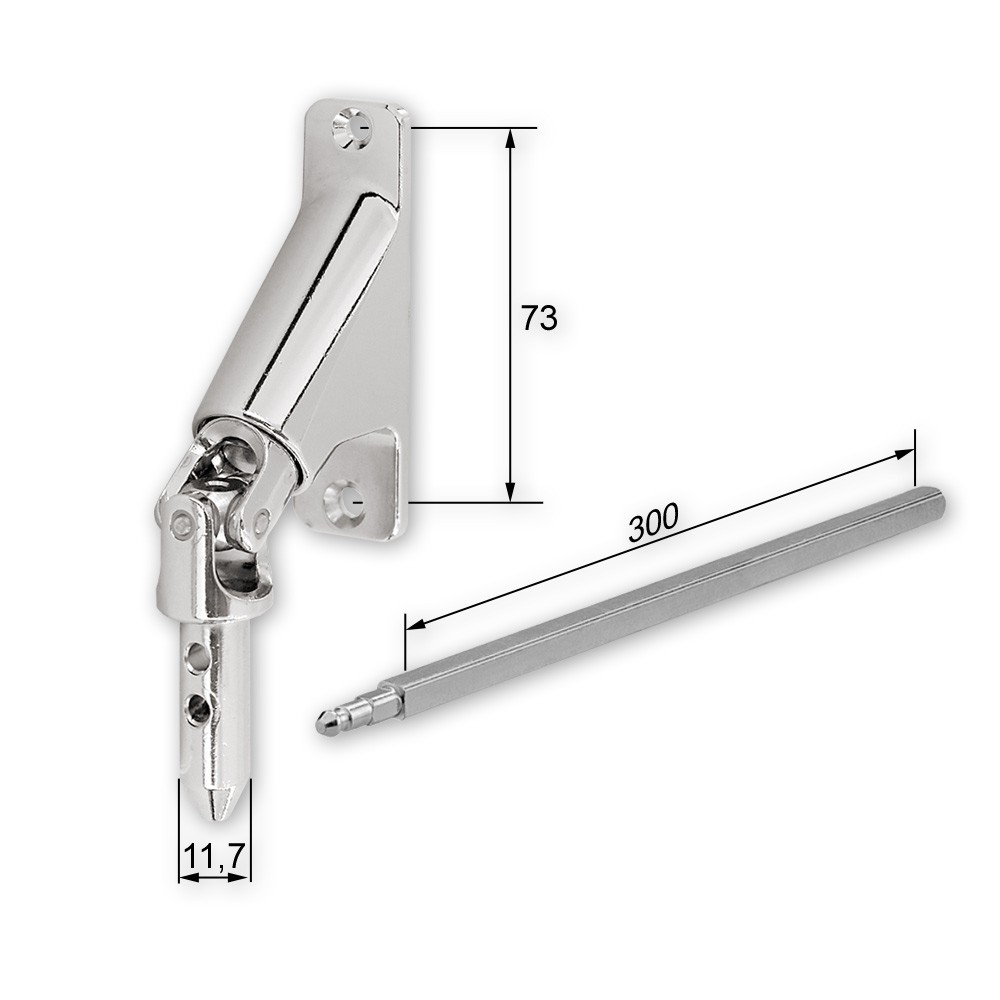

Abmessungen (HxBxT)	85 x 23 x 52 mm
Abgang Vierkant	6 mm
Abgang Kurbelstange	12 mm
Lochabstand	73 mm
Farbe Gelenklager	silber glänzend
Material Gelenklager	Metall, vernickelt
Länge Vierkantstab	300 mm
Farbe Vierkantstab	silber
Material Vierkantstab	Metall, verzinkt
Garantie	5 Jahre*¹ (gemäß unseren Bedingungen)

Gelenklager 45°, 200 mm

Inhalt 1 Stück

15,95 € *

Gelenklager 45°, 300 mm

Inhalt 1 Stück

15,95 € *

Mini-Aufputz-Gurtwickler Normo, aufklappbar,...

Inhalt 1 Stück

7,95 € *

Kurbelgetriebe 2,6:1

Inhalt 1 Stück

31,95 € *

Kurbelgetriebe 3,6:1

Inhalt 1 Stück

36,95 € *

Rolladengurt 23 mm breit, 50 m lang

Inhalt 50 lfm (0,34 € * / 1 lfm)

16,95 € *

Mini-Kupplung SW 40 für Kurbelgetriebe

Inhalt 1 Stück

2,49 € *

Kupplung SW 60 für Kurbelgetriebe

Inhalt 1 Stück

2,49 € *

Herstellerangaben

SELVE GmbH & Co. KG, Werdohler Landstraße 286, 58513 Lüdenscheid
Email: info@selve.de

Sicherheitshinweise

Die Installation und Wartung des Kurbelgetriebes sollten ausschließlich von qualifiziertem Fachpersonal durchgeführt werden, um eine korrekte Montage und einen sicheren Betrieb zu gewährleisten.
Stellen Sie vor Beginn der Arbeiten sicher, dass der Rollladen vollständig geschlossen ist, um ein plötzliches Herabfallen des Panzers zu verhindern.
Verwenden Sie ausschließlich Kurbelgetriebe, die für den spezifischen Rollladentyp und die vorhandene Wellenart geeignet sind. Beachten Sie dabei die Herstellerangaben.
Überprüfen Sie regelmäßig den Zustand des Kurbelgetriebes auf Anzeichen von Verschleiß oder Beschädigungen. Bei festgestellten Mängeln ist das Getriebe umgehend auszutauschen.
Stellen Sie sicher, dass das Kurbelgetriebe ordnungsgemäß am Kopfstück des Rollladenkastens befestigt ist und die Verbindung zur Kurbelstange sowie zur Rollladenwelle sicher und fest ist.
Halten Sie Kinder und unbefugte Personen von den Installations- und Wartungsbereichen fern, um Verletzungen zu verhindern.
Beachten Sie alle lokalen Bau- und Sicherheitsvorschriften sowie die spezifischen Anweisungen des Rollladenherstellers bei der Installation und Wartung.
Entsorgen Sie defekte oder ausgediente Kurbelgetriebe umweltgerecht gemäß den lokalen Entsorgungsvorschriften.

HINWEIS: Lesen Sie vor der Installation und Nutzung des Kurbelgetriebes die vollständige Bedienungsanleitung sorgfältig durch. Unsachgemäße Verwendung kann zu Schäden oder Verletzungen führen.
