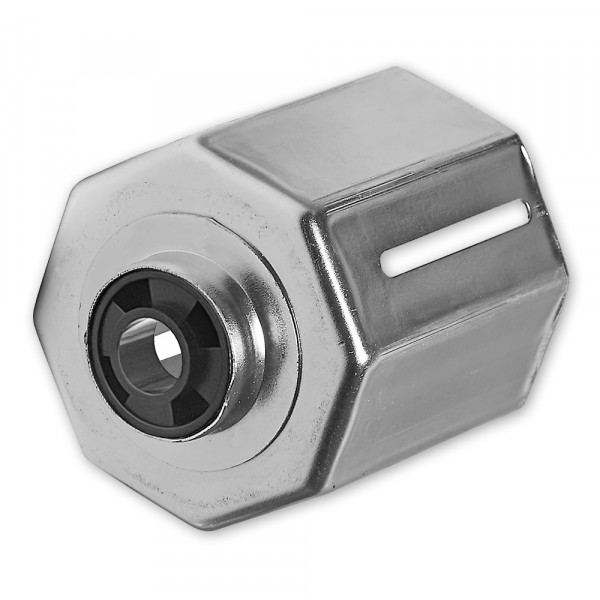

Außenliegende Walzenkapsel SW 60, Gleitlager für Achsstift 12 mm

4,95 € *

Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Lagernd: Lieferzeit 10 Werktage

Artikel-Nr.: 253061

Die außenliegende Walzenkapsel von SELVE wird außen auf die Achtkant-Welle SW 60 geschoben. Der... mehr

Menü schließen

"Außenliegende Walzenkapsel SW 60, Gleitlager für Achsstift 12 mm"

Die außenliegende Walzenkapsel von SELVE sitzt passgenau außen auf der Achtkant-Welle SW 60 und eignet sich insbesondere in Kombination mit Rohrmotoren bei beengten Platzverhältnissen.

Die außenliegende Walzenkapsel von SELVE wird außen auf die Achtkant-Welle SW 60 geschoben. Der Einsatzbereich dieser speziellen Walzenkapsel ist insbesondere bei schmalen Rolladenanlagen: Wenn ein Motor in einer kurzen Achtkant-Welle sitzt, kollidiert dieser häufig mit einer innenliegende Walzenkapsel. Durch den Einsatz dieser außenliegenden Walzenkapsel kann dies umgangen werden.

Mit dem fest verbauten Gleitlager wird die Walzenkapsel auf den 12 mm Achsstift im Kopfstück des Rolladenkastens gesetzt. Bei der Befestigung der Achtkant-Welle im Rolladenkasten dient die lange Walzenkapsel außerdem dazu, kleine Längendifferenzen auszugleichen. Achtung! Mindestens die Hälfte des verschiebbaren Bereichs muss noch auf der Welle stecken, sonst wird die Befestigung instabil! Abschließend wird die Walzenkapsel durch einen dafür vorgesehenen Schlitz an der Achtkant-Welle verschraubt (Schrauben nicht im Lieferumfang), damit die Achtkant-Welle fest zwischen den zwei Lagerstellen fixiert ist.

Pro Rolladenanlage werden zwei Walzenkapseln benötigt (eine für jede Seite), bei Einsatz eines Motors wird nur eine Walzenkapsel für die Gegenseite benötigt.

Deutscher Markenhersteller (SELVE)
Fachhandelsqualität
passgenauer Sitz außen auf der Achtkant-Welle
für Einsatz in schmalen Anlagen (kurze Welle) mit Motor
aus stabilem Metall gefertigt
zum Ausgleich kleiner Längendifferenzen
5 Jahre Garantie*¹ (gemäß unseren Bedingungen)

Weiterführende Links zu "Außenliegende Walzenkapsel SW 60, Gleitlager für Achsstift 12 mm"

Hersteller SELVE GmbH & Co. KG Artikelnummer 253061... mehr

Menü schließen

Hersteller	SELVE GmbH & Co. KG
Artikelnummer	253061
Gewicht	110 g
Abmessungen (HxBxT)	74 x 60 x 60 mm
Farbe	silber
Material	Metall, verzinkt
für Achtkant-Welle	SW 60
verschiebbarer Bereich	60 mm
Durchmesser Achsstift	12 mm
Garantie	5 Jahre*¹ (gemäß unseren Bedingungen)

Herstellerangaben

SELVE GmbH & Co. KG, Werdohler Landstraße 286, 58513 Lüdenscheid
Email: info@selve.de

Sicherheitshinweise

Die Installation und Wartung der Walzenkapseln sollten ausschließlich von qualifiziertem Fachpersonal durchgeführt werden, um eine korrekte Montage und einen sicheren Betrieb zu gewährleisten.
Stellen Sie vor Beginn der Arbeiten sicher, dass der Rollladen vollständig geschlossen ist, um ein plötzliches Herabfallen des Panzers zu verhindern.
Verwenden Sie ausschließlich Walzenkapseln, die für den spezifischen Rollladentyp und die vorhandene Wellenart geeignet sind. Beachten Sie dabei die Herstellerangaben.
Überprüfen Sie regelmäßig den Zustand der Walzenkapseln auf Anzeichen von Verschleiß oder Beschädigungen. Bei festgestellten Mängeln sind die Kapseln umgehend auszutauschen.
Stellen Sie sicher, dass die Walzenkapseln ordnungsgemäß in die Achtkantwelle eingesetzt und fest mit dem Lager verbunden sind, um eine sichere Funktion zu gewährleisten.
Halten Sie Kinder und unbefugte Personen von den Installations- und Wartungsbereichen fern, um Verletzungen zu verhindern.
Beachten Sie alle lokalen Bau- und Sicherheitsvorschriften sowie die spezifischen Anweisungen des Rollladenherstellers bei der Installation und Wartung.
Entsorgen Sie defekte oder ausgediente Walzenkapseln umweltgerecht gemäß den lokalen Entsorgungsvorschriften.

HINWEIS: Lesen Sie vor der Installation und Nutzung der Walzenkapseln die vollständige Bedienungsanleitung sorgfältig durch. Unsachgemäße Verwendung kann zu Schäden oder Verletzungen führen.
