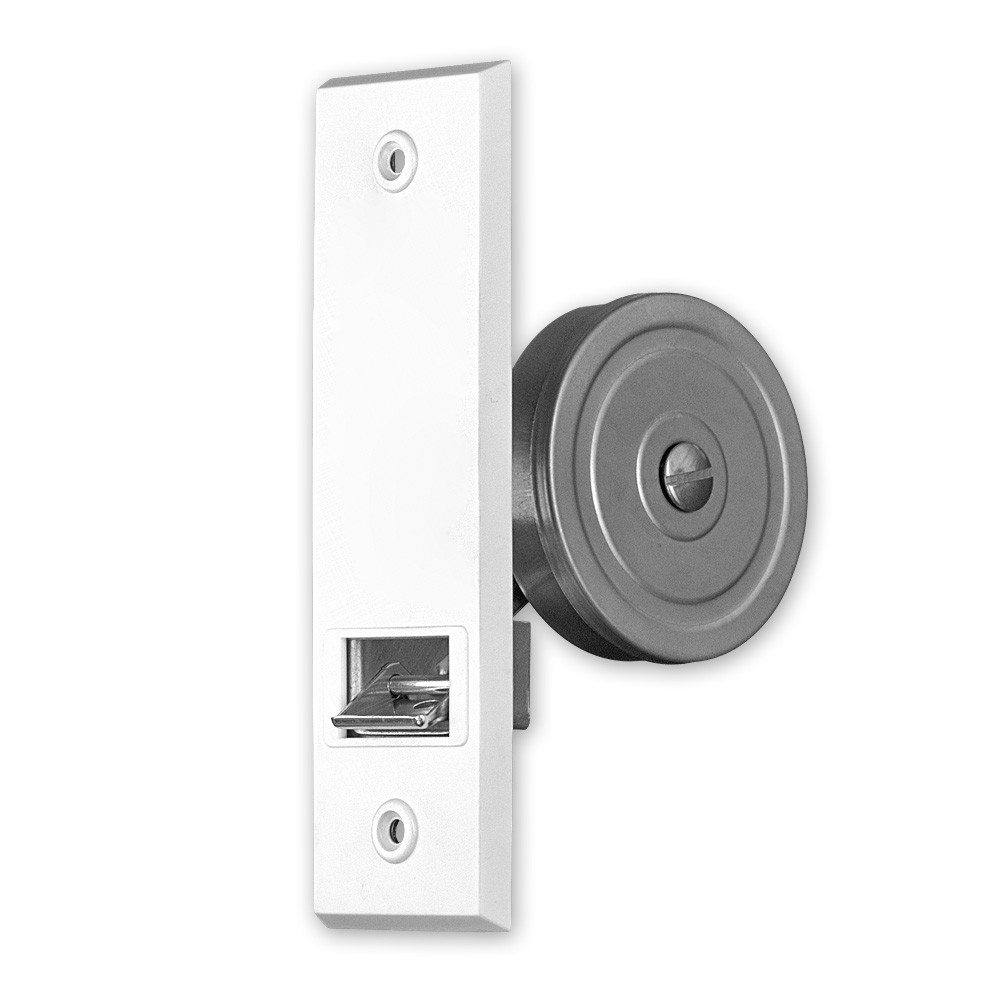

Einlass-Gurtwickler "Paro S" mit Deckplatte, ohne Gurt

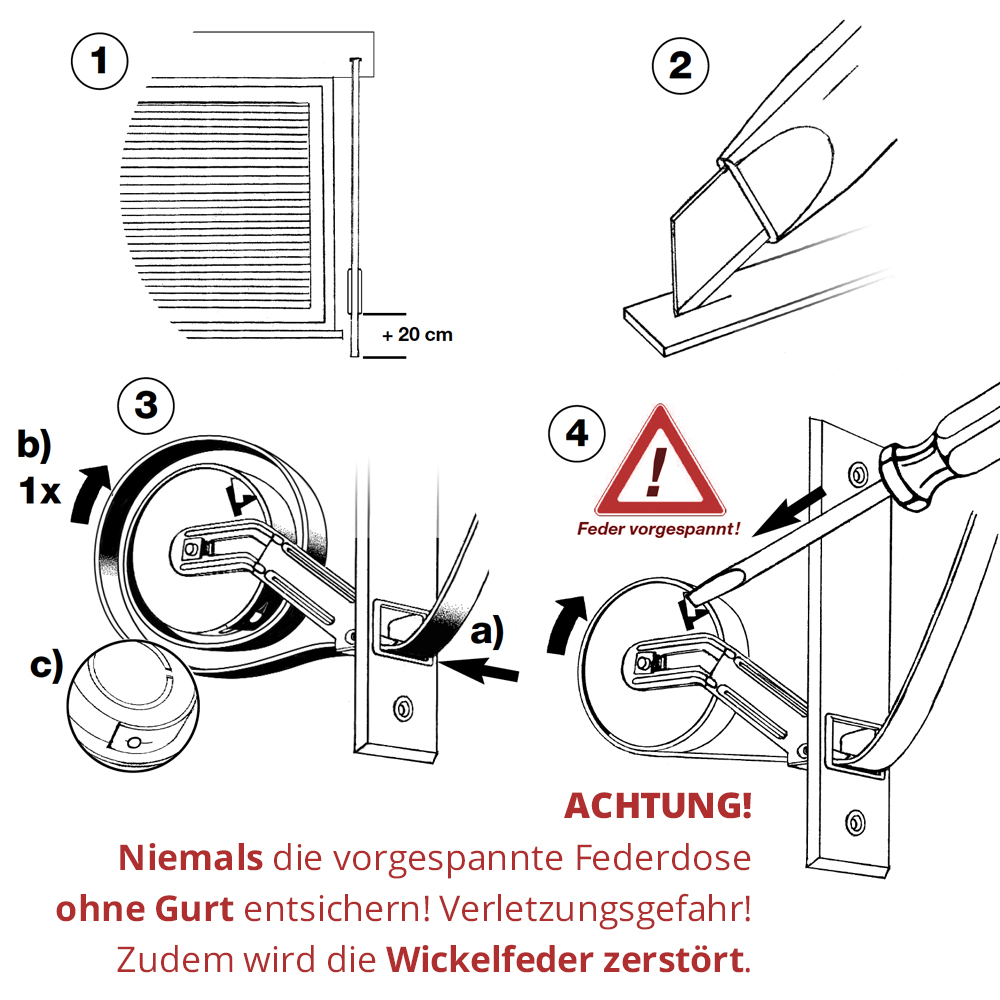

Zum Gurtaufzug am Gurtanfang in die Mitte des 23 mm breiten Gurtes ein Loch schneiden. Den Gurt durch den Klemmer fädeln und unter der Federdose vorbei führen. Den Gurt mit dem Loch auf den Gurthaken der Federdose einhängen und stramm ziehen.

Achtung! Die Federdose des Gurtwicklers ist gespannt, ein plötzliches Entspannen der Feder kann zu Verletzungen führen!

Nun die gespannte Federdose gegen den Widerstand drehen und die seitliche Sicherungslasche eindrücken, so dass sie ohne Berührung unter dem Befestigungsarm durchgleitet. Abschließend den Gurt langsam einlaufen lassen.

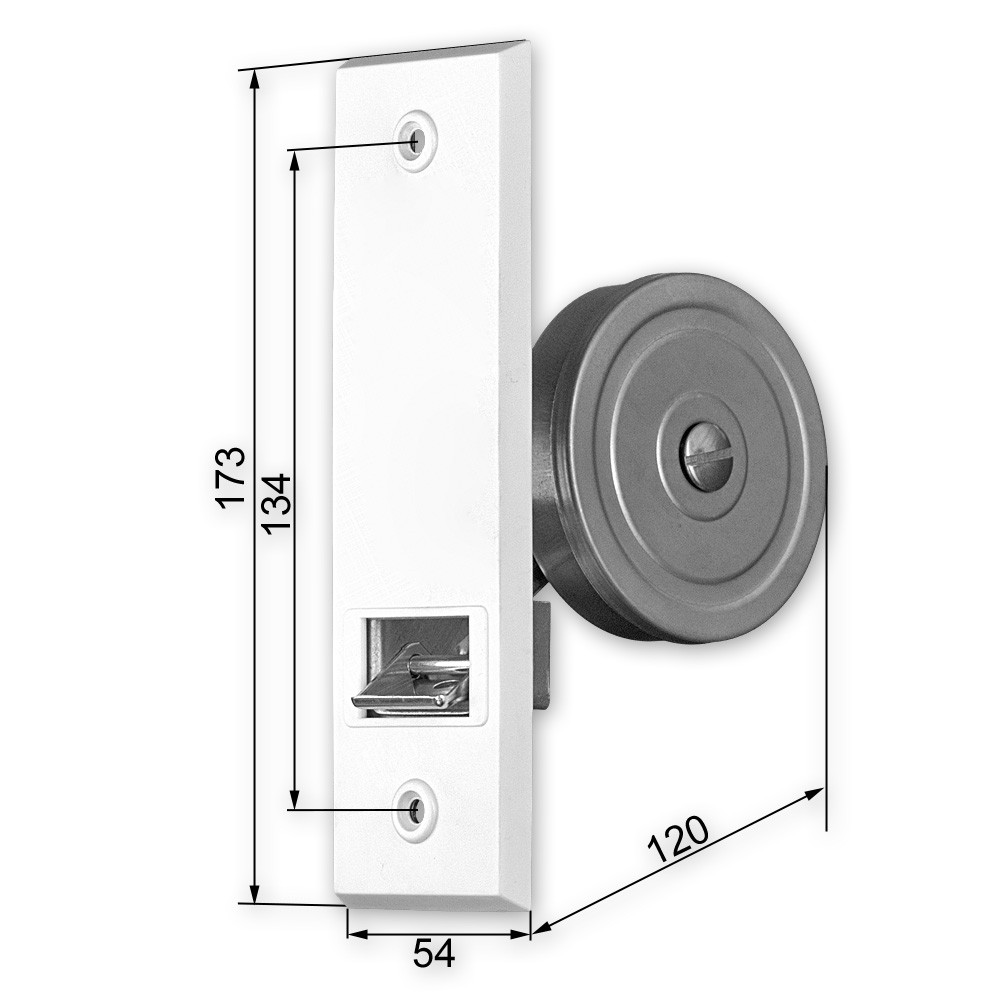

Der Einlass-Gurtwickler wird in einen in der Wand verbauten Mauerkasten gesetzt und mit der Deckplatte zusammen verschraubt. Schrauben sind nicht im Lieferumfang enthalten, wir empfehlen Schrauben M4x40, (z.B. Montageset für Aufputz-/Einlass-Gurtwickler). Der Lochabstand beträgt 134 mm. Die Federdosenmitte sollte sich mittig im Mauerkasten befinden und kann zwischen 70 und 85 mm verstellt werden. Der Gurtwickler kann bis zu 3,50 m Gurt (Gurtbreite: 23 mm) aufnehmen, je nach Mauerkastentyp auch bis zu 5,30 m. Für die Rolladenbedienung von bis zu 2,25 m hohen Fenster/Türen ist diese Gurtlänge absolut ausreichend.

Produktnutzen

• Deutscher Markenhersteller (SELVE)
• Fachhandelsqualität
• Sehr lange Lebensdauer (20.000 Zyklen)
• Bereits vorgespannt für einfachen Gurtaufzug
• Deckplatte im Lieferumfang enthalten
• 5 Jahre Garantie*¹ (gemäß unseren Bedingungen)
